哈里森的倫敦歲月——《航海天文鐘：連載九》
添加日期：2021/12/7    訪問 1450 次
到了十八世紀早期，倫敦已經成為世界上最重要的鐘表和儀器制造中心。時鐘和手表制造是當時一個主要的產業，像哈里森這樣的人，單獨建造一個完整的機械裝置，已經不合時宜了。 在首都的工作室以及中部和北部不斷發展的工業中心，都可以找到一小批專家，他們從事鐘表行業各個方面的工作。一臺完整的時鐘或手表是由鑄造廠和冶煉廠生產出原材料的；然后由工匠們專門制造發條、齒輪、螺絲、時分秒針等；其他包括雕刻師、搪瓷工、鍍金匠、鐘殼和玻璃制造商；以及精密工具和機械的制造商。哈里森一定已經意識到，他已不可能再在林肯郡的荒郊野外獨自工作了；為了加快他的工作，他需要去倫敦，那里他可以隨時買到他自己無法生產的材料和零件。毫無疑問，他也重視他的朋友喬治·格雷厄姆以及他圈內朋友的建議和支持，他的圈內有許多當時頂尖的科學家。

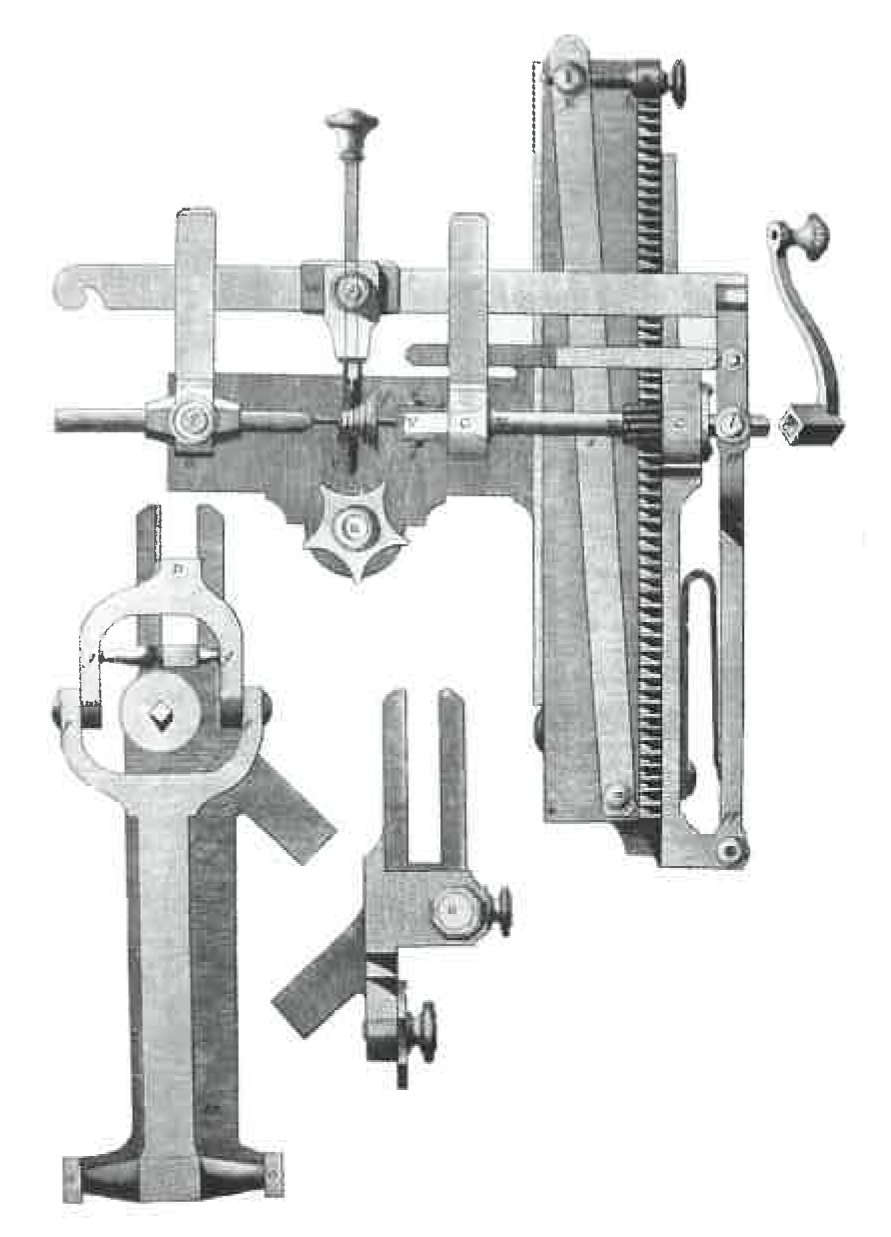

一臺18世紀的均力圓錐輪制造機器

哈里森于1737年搬到了倫敦，在霍爾伯恩（Holborn）的皮革巷（Leather Lane）安家；三年后，他西遷至紅獅廣場（Red Lion Square），在那里度過了余生。接下來的兩年里，他專注于制造第二個計時器H2。他并沒有成功地制造出更緊湊的計時器；它比H1更大，重量更重，有39公斤。它遵循與H1相同的基本設計，但它展現了倫敦工匠的影響，有助于它的制造和外觀處理。它的制造中用了很少的木材，它有一塊顯眼的銘牌，上面刻有“1737年6月30日，根據委員會的命令，為喬治二世陛下制作”的銘文。

哈里森所做的改進包括簡化和更有效的溫度補償，以及一個沖量穩定器（remontorie），一種為避免功率輸出變化而設計的裝置，在他早期的時鐘里，當主發條松開時，不可避免地會發生這種情況。H2的主發條每三分四十五秒給另一個小型發條上弦；這個小發條直接驅動擒縱機構，使兩個平衡擺產生更均勻的脈沖。盡管有這些改進，哈里森對H2的表現并不滿意。他逐漸意識到，他最初使用的兩個沉重的平衡擺來控制時間的想法是主要的問題。雖然它們被連接在一起并朝相反的方向擺動，但這并沒有像他所希望的那樣完全抵消船只的顛簸。船只在不同水平面上顛簸時產生的離心力會影響平衡擺，從而導致不可預測的計時誤差。他似乎已經得出結論，解決 H2的問題就是去掉啞鈴型的平衡擺，將其更換為旋轉式平衡輪。但他不可能對H2進行改造，他不想向委員會提交他認為有缺陷的設計，而是請求委員會進一步撥款500英鎊，以完成第三臺計時器。他向委員會保證，這將遠遠領先于前兩臺機器。值得稱道的是，委員會繼續支持哈里森，他回到了自己的工作崗位上，完成第三臺計時器H3。

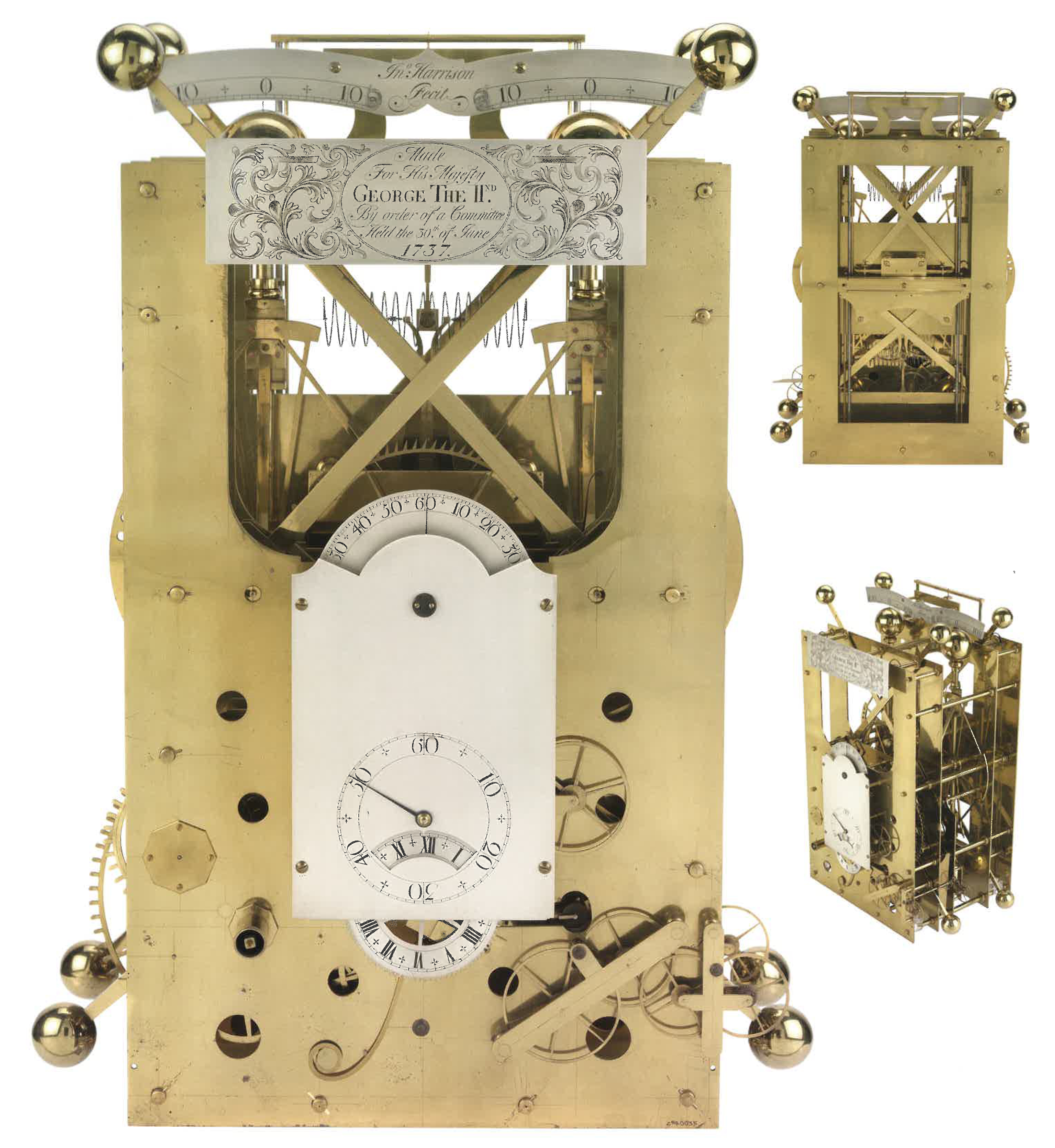

H2——哈里森的第二臺航海鐘（國家海事博物館）

H3占用了哈里森將近二十年的時間；他沒有意識到這一點，在繼續發展他在前兩個早期計時器的想法時，他完全走錯了路。然而，他的時間并沒有完全浪費，因?yàn)檫@臺機器帶來了兩項對未來技術有著持久貢獻的發明：用于補償溫度變化的雙層金屬帶和滾柱軸承。

經過五年的開發工作，H3的首次測試令人失望；盡管如此，哈里森仍然固執地堅持他的基本理念。幾年過去了，盡管他付出了艱苦的努力，這臺機器還是沒有表現得足夠好，他無法將它提交給經度委員會進行測試。哈里森的支持者對他保持信心，委員會繼續為他在H3上的工作提供資金，在這段時間里，他總共獲得了3000多英鎊，這是政府支持此類科學研究的一個前所未有的例子?；始覍W(xué)會授予他最高榮譽——科普利獎?wù)拢–opley Medal）。然而，盡管哈里森聲名顯赫，但不難想象他此時的精神狀態；H1的早期成功帶來的希望已經過去好多年了，隨后的兩個計時器似乎注定要失敗。在1750年代早期的某個時候，他似乎已經意識到，移動困難、有著沉重平衡擺的大型儀器，太容易受到船只劇烈顛簸的影響，他必須改變思路。

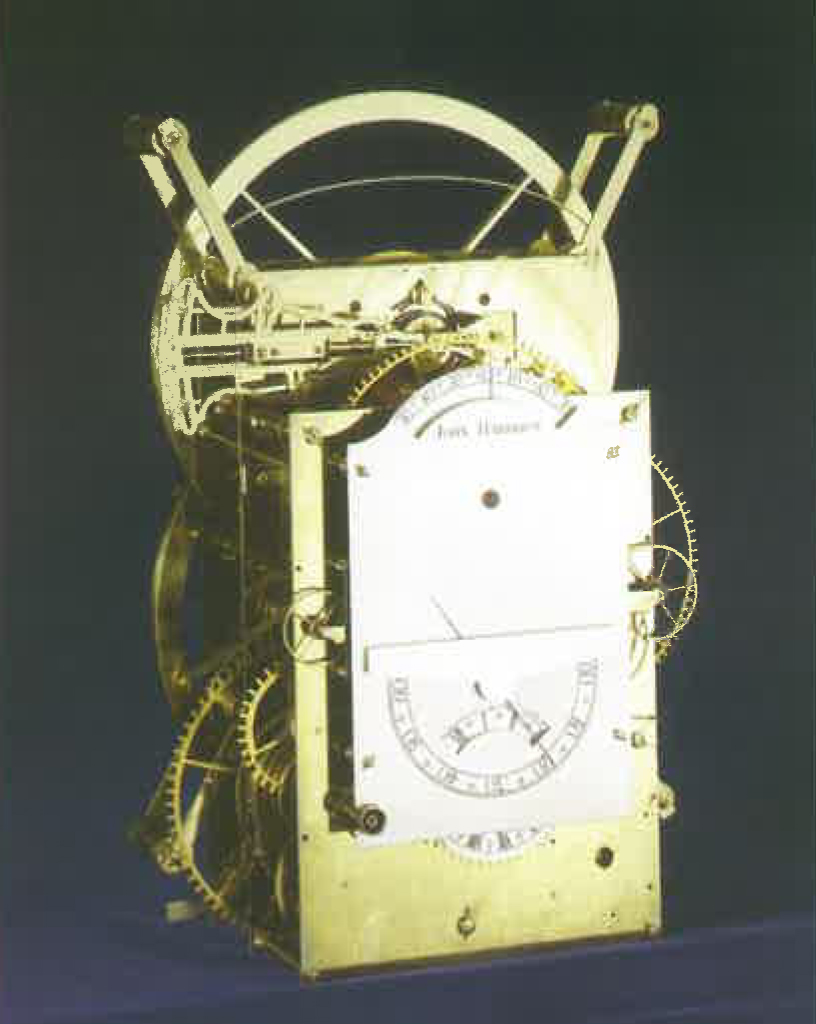

H3——哈里森的第三臺航海鐘（國家海事博物館）

現在，哈里森把他的發明才能轉向了表的技術，它自1675年左右引入游絲擺輪以來，基本上沒有改變。最好的表每天的計時偏差超過一分鐘左右；也許這能夠改進？

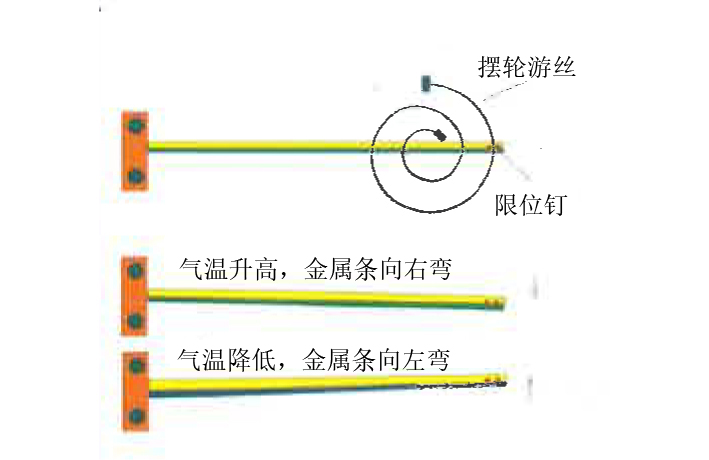

雙層金屬帶



這個裝置，哈里森稱之為“溫度夾”，后來被稱為“補償夾（Compensation Curb）”。它是由一條鋼帶和黃銅帶鉚接而成。黃銅的膨脹和收縮速率比鋼快；這會導致桿在溫度升高時向一個方向彎曲（黃銅側凸出），在溫度降低時向相反方向彎曲。

H3的兩個平衡擺由一條短游絲控制；正如早期的表一樣，通過“限位釘（curb pins）”來控制，可以按溫度移動，從而縮短和拉伸發條，造成振動頻率的增減。補償夾會隨著溫度的變化自動調整振動頻率。如今，我們看到這種裝置廣泛應用于各種電器設備，比如水壺、烤面包機、電熨斗和中央空調。

哈里森的想法是，未來的發展方向是制造一款帶有擺輪的表，這種擺輪的振動速度比標準的表更快，擺動弧度更大。他重新設計了冕狀擒縱機構，使擺輪的振幅（旋轉角度）遠大于普通的表。一個比普通更大、更重的平衡擺會被安裝一個更強的發條，其強度足以驅動擺輪每秒擺動五次。這樣安排的唯一缺點是，如果表停了，它就不會自動啟動：它需要搖一搖才能再次啟動。任何專業表匠都會認為這是一個致命的缺陷；一個需要搖晃才能啟動的表有什么用呢？然而，哈里森相信，他的高速運動、高能平衡擺將改善他心目中的表的性能。他沒有嘗試自己制作，而是委托了一名倫敦表匠，約翰·杰弗里斯（John Jeffreys），在1751年至1752年間，按照他的新設計制作了一塊表。

哈里森H4計時器擒縱機構的研制


冕狀擒縱機構

這是早期便攜式鐘表中所使用的擒縱機構。擺輪控制時間，由作用在擒縱輪輪齒上的兩個擒縱叉交替驅動。振幅，即擺輪轉動的角度相對較?。s90°），計時誤差每天不少于15分鐘。

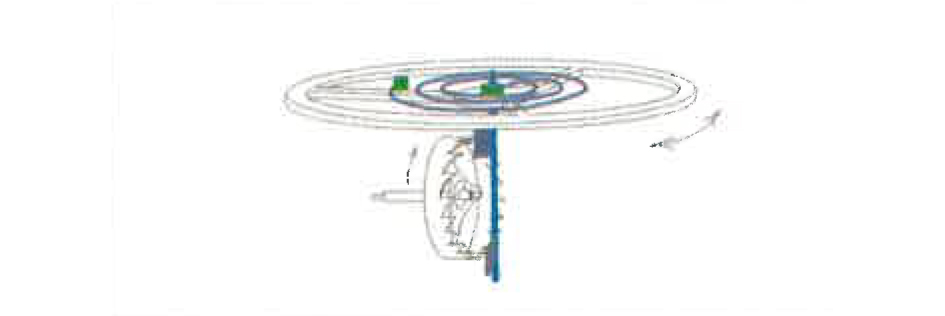

加入擺輪游絲

17世紀后期，羅伯特·胡克（Robert Hook）建議在擺輪上安裝一個游絲彈簧。這大大改善了擺輪的計時性能，因?yàn)樗F(xiàn)在依賴于發條的彈性而不是慣性。計時性能提高到每天一兩分鐘。但有幾個缺點妨礙了更準確的計時，包括溫度變化導致發條彈性的變化，以及主發條功率輸出變化導致擺輪擺幅的變化。

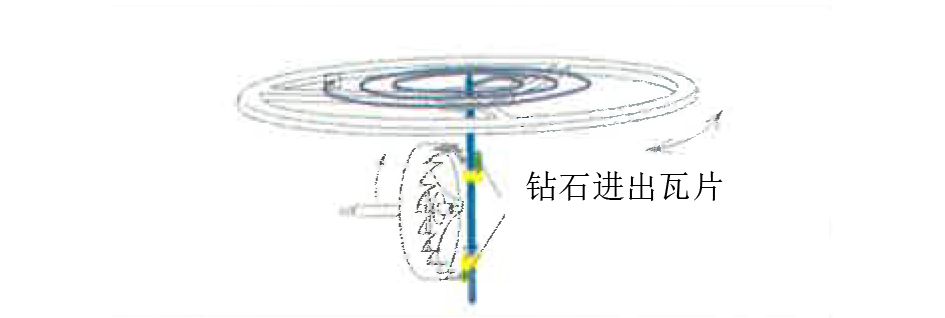

哈里森H4的擒縱機構

哈里森重新設計了冕狀擒縱機構，并用鉆石制成的特殊形狀擒縱叉取代了老舊冕狀擒縱機構中使用的粗糙鋼制擒縱叉。這使得擺輪的擺幅比以前高得多（290°）。游絲的溫度補償由他的“補償夾”和一個“沖量穩定器”提供，一種由一個小型發條驅動擒縱輪的裝置，每7.5秒上發條一次，給擺輪帶來了更恒定的脈沖。其結果是在計時方面有了巨大的改進，每天的計時誤差不超過一秒。

顯然，哈里森期望這只實驗性的表在計時方面會有一定的改進；然而，新的設計比他所希望的要成功得多。最后，他似乎找到了正確的方向，盡管他沒有完全放棄H3的工作，但他看到基于杰弗里斯表的更優性能所提供的新方向（它就是在托馬斯·金所繪制的肖像畫中哈里森手里拿著的這塊表，現在懸掛于國家海事博物館內）。1755年6月，他再次出現在委員會面前，要求獲得進一步的撥款以繼續他在H3上的工作，他請求支持去制造兩塊表，“一塊的大小可以放在口袋里，另一塊大一些…從一個已經朝著這個方向運行的表的性能來看，我們有良好的理由認為，這樣的小型機械裝置可以在海上經度測量方面發揮更巨大的作用”。委員會欣然給了他所要求的資助，在接下來的四年里，他努力創作自己的杰作，這只裝在普通銀質表殼中的大型表現在被稱為H4，它是第一個成功的航海計時器。

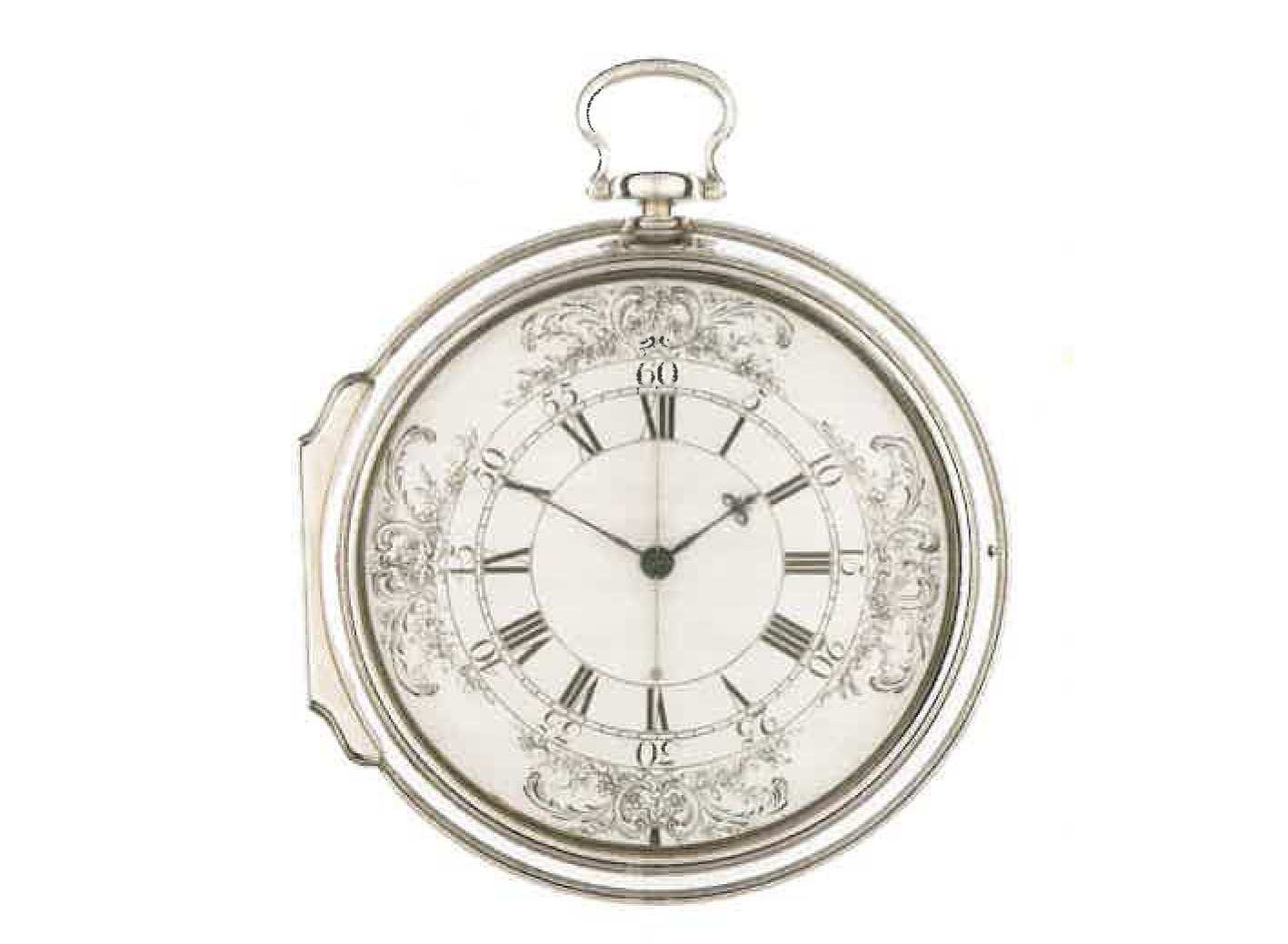

H4——約翰·哈里森的第四臺航海鐘，制造于1755-1759年，最終贏得了經度獎（國家海事博物館）

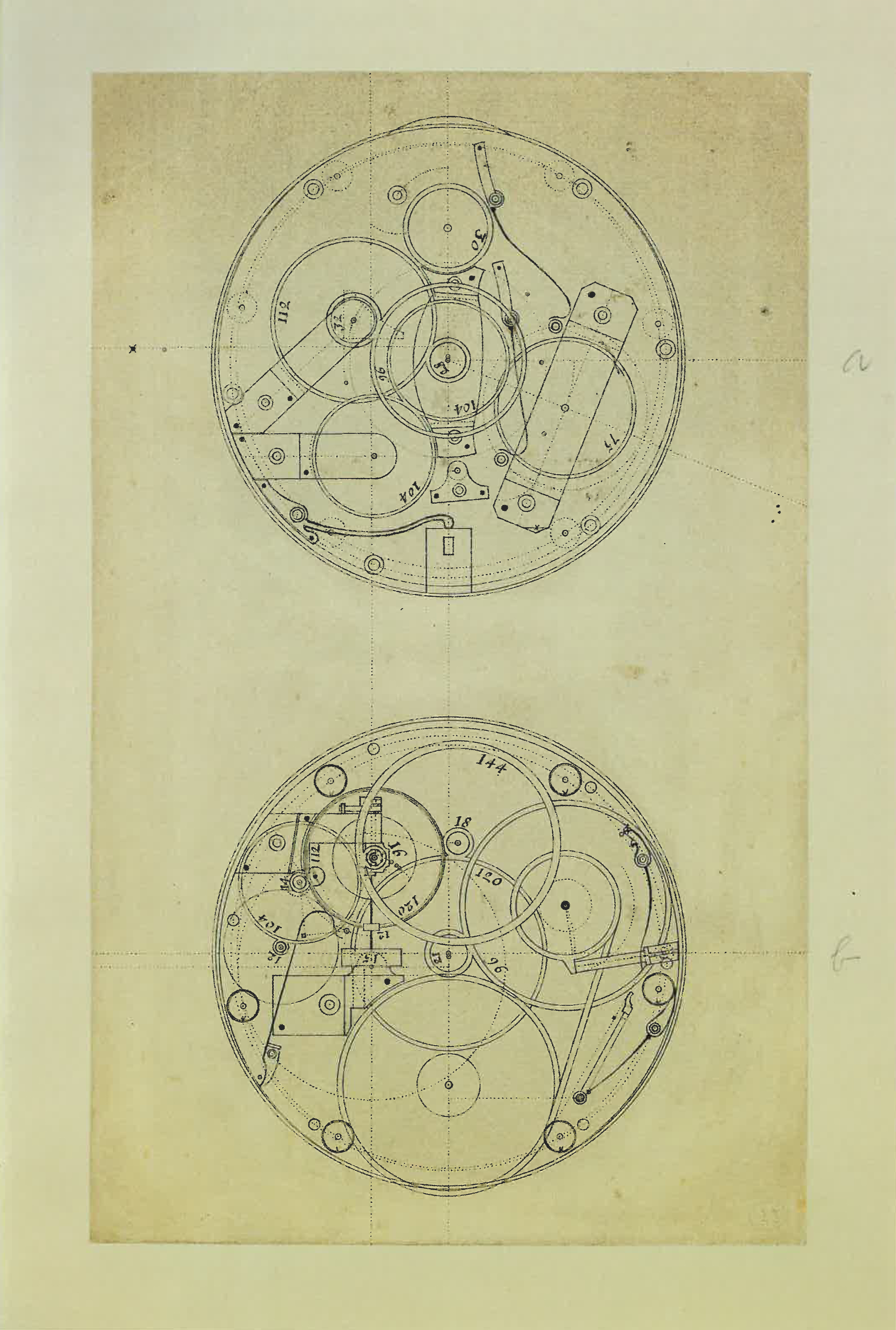

哈里森H4的部分手稿

H4 由杰弗里斯表順理成章發展而來；哈里森使用同樣的擒縱機構設計來驅動直徑為55毫米的大型普通鋼制擺輪。如早期的表一樣，平衡擺以每秒五次的頻率振蕩，并且有一個三圈多一點的鋼制游絲擺輪。除了它的高頻率，平衡擺的擺動弧度比普通表要大得多，從其接收擒縱機構脈沖的靜止點開始，每個方向的最大角度為145°。為了消除主發條輸出的不均勻功率，他再次使用了一個沖量穩定器，每隔7.5秒上發條一次。溫度變化的補償是通過一個為H3開發的補償夾的微型版本來實現，這可以在哈里森自己的圖紙上看到。

表技術的使用意味著哈里森不得不放棄他常用的低摩擦軸承；這個計時器需要上潤滑油，這是他在早期的機械裝置中極力避免的。他采用了本世紀初由倫敦工匠開發的一種新型軸承——寶石軸承。鐘表齒輪的樞軸總是在銅板上鉆的孔中轉動，但這些孔容易磨損，導致輪齒嚙合不良。人們意識到，紅寶石或藍寶石（同一種礦物剛玉，僅次于鉆石的最硬物質）可以成形和鉆孔，以制造軸承，并安裝在表夾板上。淬火鋼制樞軸的組合在更硬的寶石軸承中轉動，大大提高了表的運行表現和壽命。這項技術很快成為高品質手表制作的標準方法。除了盡可能使用紅寶石外，哈里森更進一步，用鉆石制作了擒縱叉的進出瓦。后來他承認，他發現這些進出瓦的制造是一個很大的難題，這并不奇怪；事實上，他是如何做到這一點的仍然是個謎。每個小型進出瓦面都是旋輪線狀（cycloid）；用紅寶石制作它們已經夠難，但用比紅寶石硬很多倍的鉆石制作它們就更難了，這是一項偉大的成就。

經過了三十年的艱苦工作，大部分時間都花在H3上（他后來稱之為“好奇的機器”），才意識到自己走錯了方向。他頑強的毅力和一心一意的決心值得欽佩，他決定放棄他的大型航海鐘，將自己的天賦奉獻給普通表的開發。H4的直徑只有13厘米，裝在一個純銀的“雙層外殼”中，這是當時標準懷表的大型版本。一個內部表殼可以打開進行上發條和指針設置，它被封閉在一個外部的保護殼中。這個表殼有著1760 - 61年倫敦表的標志性特征，可能是由亨利·湯普森（Henry Thompson）制作，他是一名住在哈里森附近銀器街（Silver Street）的“小工”。
